Siodło ciągnika siodłowego

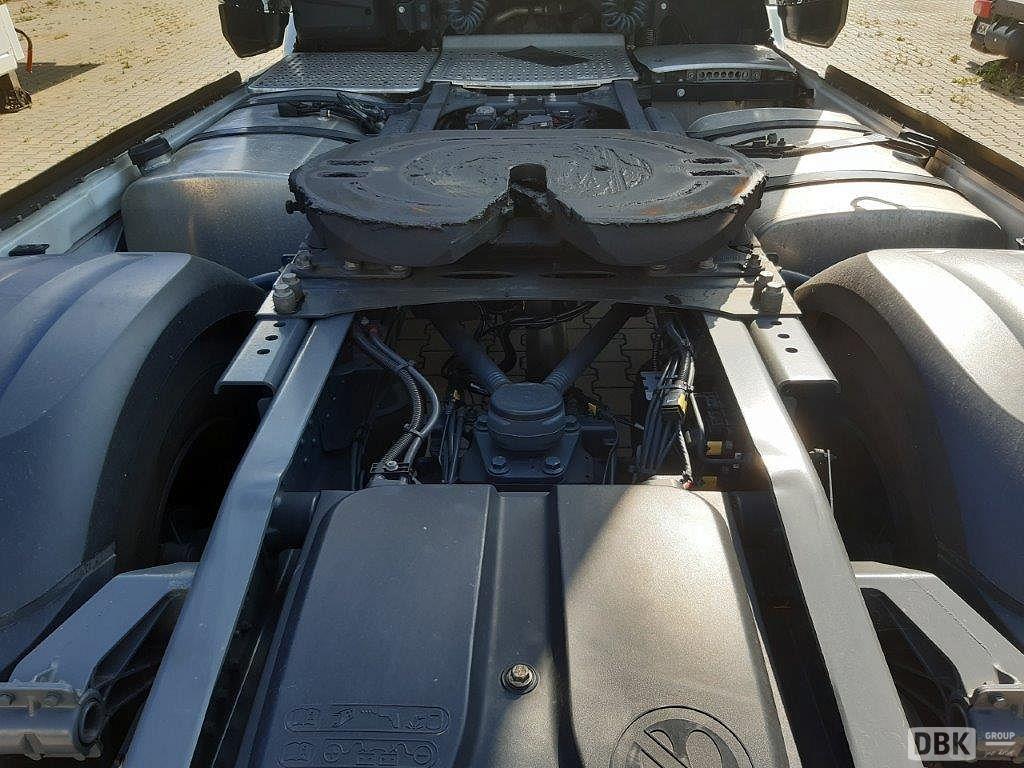

Sprzęg siodłowy, potocznie nazywany siodłem, to jeden z najbardziej obciążonych elementów całego zestawu drogowego. Stanowi newralgiczny punkt łączący ciągnik siodłowy z naczepą, przenoszący nie tylko ogromne siły pionowe wynikające z masy ładunku, ale również potężne siły wzdłużne i poprzeczne generowane podczas przyspieszania, hamowania i skręcania. To właśnie od jego niezawodności i prawidłowej eksploatacji zależy bezpieczeństwo kierowcy, ładunku i innych uczestników ruchu. Siodło współpracuje bezpośrednio ze sworzniem królewskim (ang. kingpin), który jest znormalizowanym elementem montowanym w naczepie, tworząc razem przegubowe połączenie pozwalające na manewrowanie całym, często ponad 40-tonowym zestawem.
Konstrukcja, która decyduje o wszystkim
Podstawowa budowa siodła opiera się na kilku kluczowych elementach. Sercem jest płyta siodłowa, wykonana najczęściej z niezwykle wytrzymałego żeliwa sferoidalnego lub wysokogatunkowej stali. To na niej spoczywa naczepa. W płycie znajduje się wycięcie prowadzące oraz mechanizm blokujący, który jest odpowiedzialny za pewne i bezpieczne uchwycenie kingpina. Całość osadzona jest na tzw. kołysce siodła, umożliwiającej przechyły wzdłużne, co jest niezbędne do kompensacji nierówności terenu i podczas samego procesu sprzęgania. Kluczowymi parametrami technicznymi definiującymi każde siodło są dwie wartości: D-value oraz V-value. Wartość D (wyrażona w kiloniutonach, kN) określa teoretyczną siłę odniesienia dla obciążeń poziomych między ciągnikiem a naczepą, a jej prawidłowy dobór jest zależny od masy całkowitej zestawu. Z kolei V-value, zwane również U-value, to maksymalne dopuszczalne obciążenie siodła w pionie, wyrażone w tonach lub kiloniutonach.
Siodło stałe czy przesuwne? Dylemat optymalizacji
Na rynku dominują dwa podstawowe typy mocowania siodła do ramy ciągnika. Pierwszym jest siodło stałe, przykręcone na sztywno do płyty montażowej. Jego zaletą jest niższa masa własna, prostsza konstrukcja i niższa cena. To rozwiązanie sprawdza się w transporcie, gdzie ciągnik współpracuje ze stałą, zunifikowaną flotą naczep. Jednak prawdziwą wszechstronność oferuje siodło przesuwne, zamontowane na specjalnych szynach. Pozwala ono na zmianę położenia względem osi napędowej ciągnika, co ma bezpośredni wpływ na rozkład mas i nacisk na oś. Dzięki regulacji można optymalizować trakcję, dopasować zestaw do różnych typów naczep (np. o różnej długości zwisu przedniego) oraz poprawić zwrotność. Mimo wyższej ceny i większej masy, siodło przesuwne jest standardem w większości firm transportowych ze względu na elastyczność operacyjną, jaką zapewnia.
Smarowanie i kontrola, czyli tanie ubezpieczenie od katastrofy
Prawidłowa konserwacja siodła to absolutna podstawa bezpiecznego transportu. Najważniejszą czynnością jest regularne i właściwe smarowanie siodła. Gruba warstwa odpowiedniego smaru na płycie siodłowej redukuje tarcie między nią a płytą ślizgową naczepy, zapobiegając nadmiernemu zużyciu obu elementów. Zaniedbanie tej czynności prowadzi do powstawania tzw. „zadziorów”, które niszczą zarówno siodło, jak i sworzeń królewski, a w skrajnych przypadkach mogą prowadzić do pęknięć i niekontrolowanego wypięcia naczepy. Równie istotne jest smarowanie mechanizmu zamka. Alternatywą stają się coraz popularniejsze siodła bezobsługowe, w których metalowa płyta cierna zastąpiona jest wymiennymi wkładkami z tworzywa sztucznego o niskim współczynniku tarcia. Należy jednak pamiętać, że „bezobsługowe” odnosi się głównie do braku konieczności smarowania płyty – mechanizm blokujący nadal wymaga regularnej inspekcji i konserwacji.
Systemy i czujniki w służbie bezpieczeństwa
Nowoczesne siodła, produkowane przez liderów rynku takich jak Jost, SAF-Holland czy Fontaine, coraz częściej wyposażane są w zaawansowane systemy bezpieczeństwa. Największym zagrożeniem, często wynikającym z pośpiechu kierowcy, jest tzw. fałszywe zapięcie, kiedy kingpin nie zostanie w pełni zablokowany przez zamek. Aby temu zapobiec, stosuje się czujniki monitorujące prawidłowe położenie sworznia oraz rygla blokującego. Informacja o statusie połączenia (zapięte i zabezpieczone, zapięte bez zabezpieczenia, otwarte) jest przekazywana do kabiny kierowcy za pomocą sygnałów świetlnych i dźwiękowych. Taka sygnalizacja odblokowania siodła to proste, ale niezwykle skuteczne narzędzie prewencyjne. Niektóre systemy oferują nawet zdalne, pneumatyczne odblokowanie siodła z poziomu kabiny, co zwiększa komfort i bezpieczeństwo pracy kierowcy, eliminując konieczność wychodzenia z pojazdu w niebezpiecznych miejscach, jak np. ruchliwe place manewrowe.
Dobór i montaż – gdzie nie ma miejsca na błędy
Wybór odpowiedniego sprzęgu siodłowego musi być podyktowany specyfiką wykonywanego transportu. Standardowa wysokość siodła pasuje do większości naczep, ale istnieją również wersje specjalistyczne. Siodło niskopodłogowe jest niezbędne w zestawach typu „mega”, podczas gdy siodło do transportu ponadgabarytowego musi charakteryzować się znacznie wyższymi parametrami wytrzymałościowymi. Inne konstrukcje stosuje się do cystern (gdzie ważna jest stabilność i nisko położony środek ciężkości), a inne do wywrotek. Kluczowy jest również profesjonalny montaż siodła na ramie ciągnika. Musi on być wykonany zgodnie z instrukcją producenta, z użyciem odpowiednich śrub o określonej klasie wytrzymałości i dokręconych właściwym momentem. Każde siodło musi posiadać homologację i dokumentację techniczną, a jego stan jest skrupulatnie weryfikowany podczas okresowych przeglądów technicznych.
